Le circuit
Le module RAVAR MOD4 est une interface USB vers port parallèle sur 8 bits.
Il utilise un FT245BM et ne nécessite aucun autre composant actif ou passif.
Il s'interface facilement avec un microprocesseur, microcontroleur ou directement avec un montage en utilisant le "bit bang mode".
L'installation

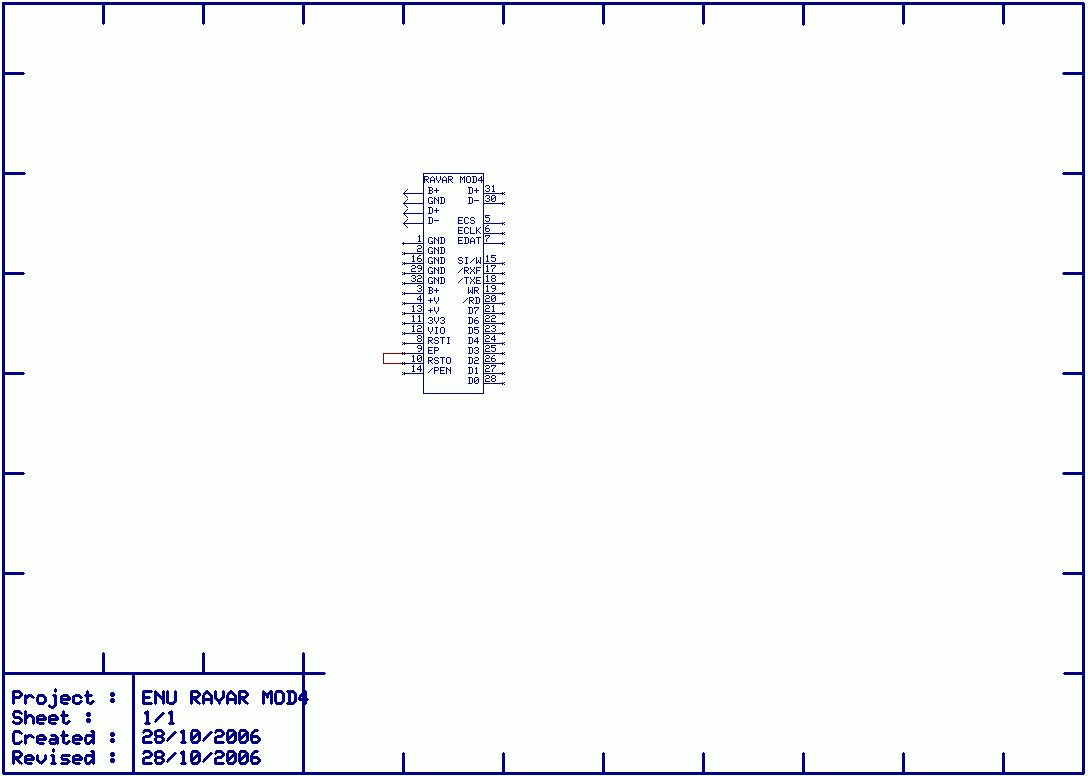

L'installation nécessite de mettre en fonction le module. Pour ça il suffit de relier les broches 9 et 10 ("EP" pour Enumeration Power et "RSTO" pour ReSeT Out).
Après enumération XP demande d'installer le driver. J'utilise le driver "D2XX CDM 2.00.00" qui combine un driver direct ("Direct driver") et un driver de communication virtuel ("Virtual COM Port").

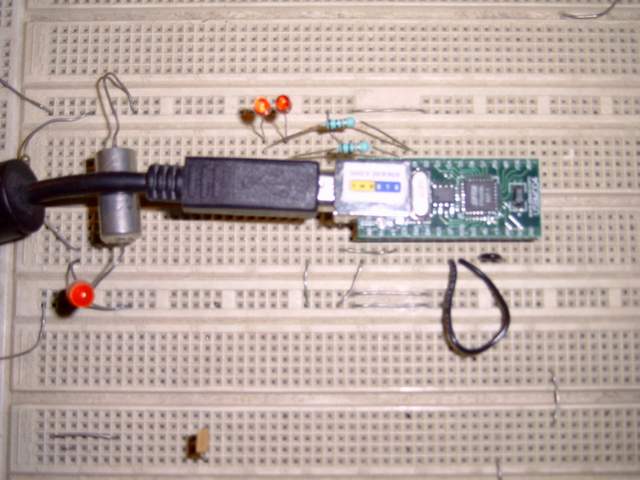

Le montage de test

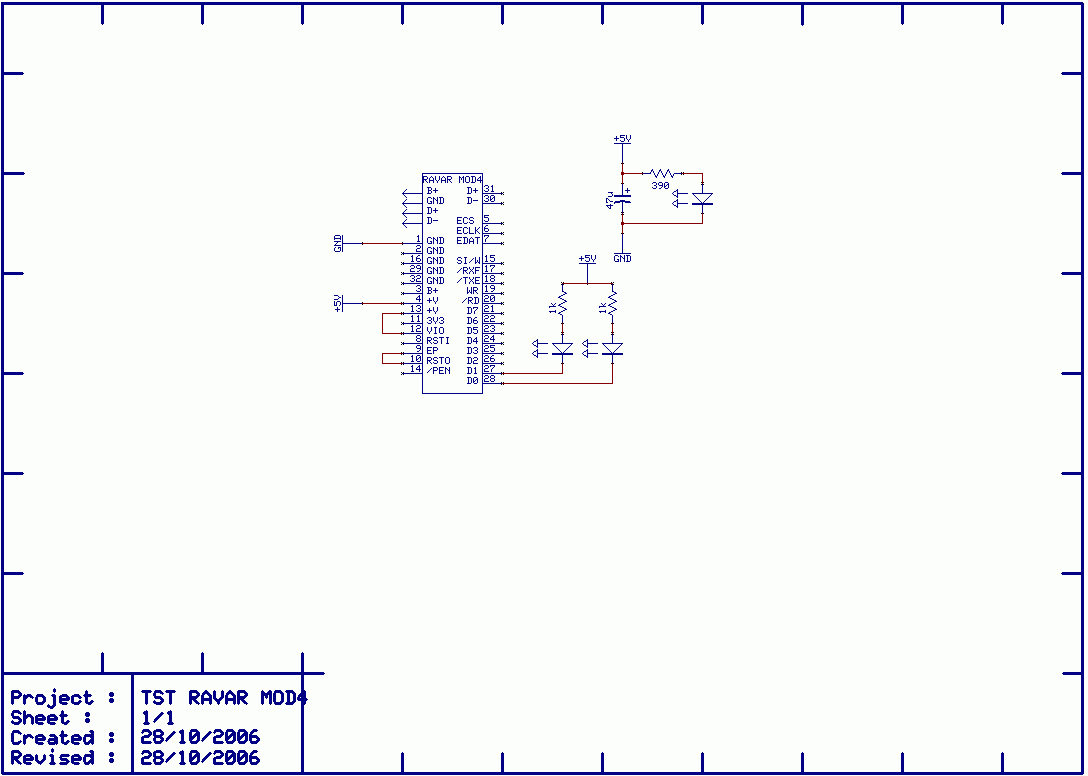

Un petit schéma qui permet le test du module. Il est constitué de deux liaisons sur le module :
- Celle pour réaliser l'énumération ci-dessus,
- Celle permettant l'alimentation des entrées/sorties du module (liaison entre les broches12 et 13).
Deux leds permettent un test visuel des sorties (D0 et D1).
Le programme de test
Le programme de test (source en VC et exécutable téléchargeables ici (20ko)) qui se déroule en trois phases :
- Test de clignotement lent des leds (visible à l'oeil nu),
- Test de clignotement rapide des leds qui nécessite un oscilloscope (voir ci-dessous),
- Test en entrée du module où il suffit de mettre à la masse un bits du RAVAR (D2 à D7) pour voir si l'état lu par le PC change.

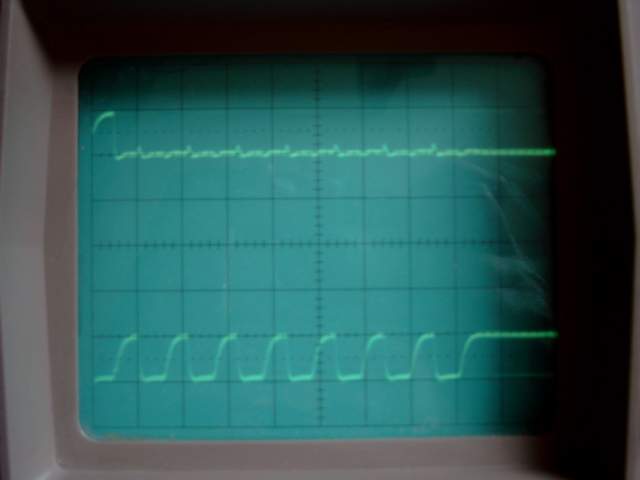

Le signal de sortie en mode rapide
Le test en mode rapide nécessite un oscilloscope.
Le sortie D1 sert à synchroniser l'oscilloscope, la sortie D0 étant en mode commutation rapide (environ 1 µs par état).
