Interface I2C/SPI

Une question, un problème ou une suggestion, n'hésitez pas : un petit mail

Retour à Outils électroniques

But de la réalisation

Une extension de l'interface port parallèle pour :

- Gérer un bus I2C,

- Programmer des E2PROM séries (bus SPI ou bus I2C).

Schéma

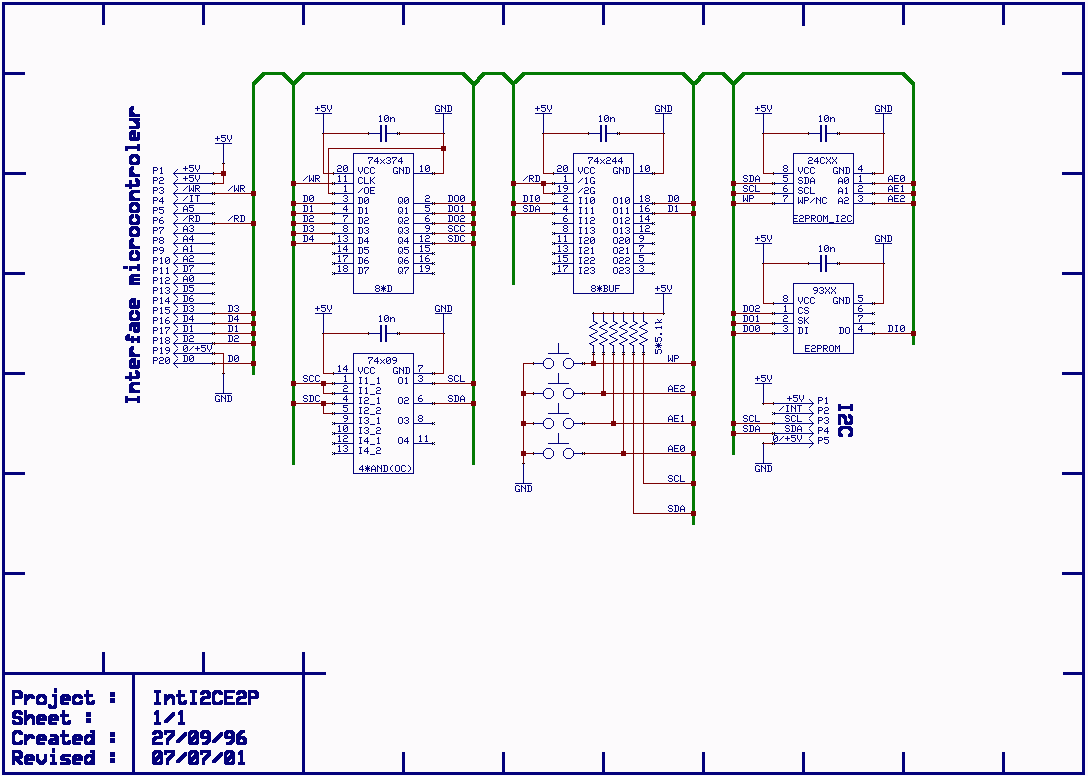

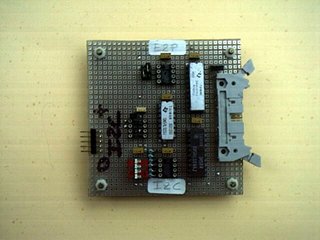

Le schéma (très simple) que j'ai réalisé sur une petite carte d'expérimentation.

Logiciels

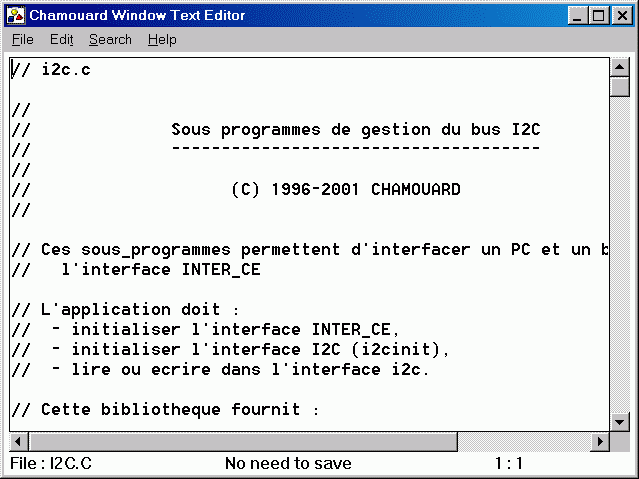

Le source en C des bibliothèques d'interface avec les programmes d'application :

- i2c.zip (3k)
