Connecteur Peri1 pour carte de test
Une question, un problème ou une suggestion, n'hésitez pas : un petit mail
But de la réalisation
Un connecteur permettant une connection rapide entre un bus Peri1 et une carte de test.

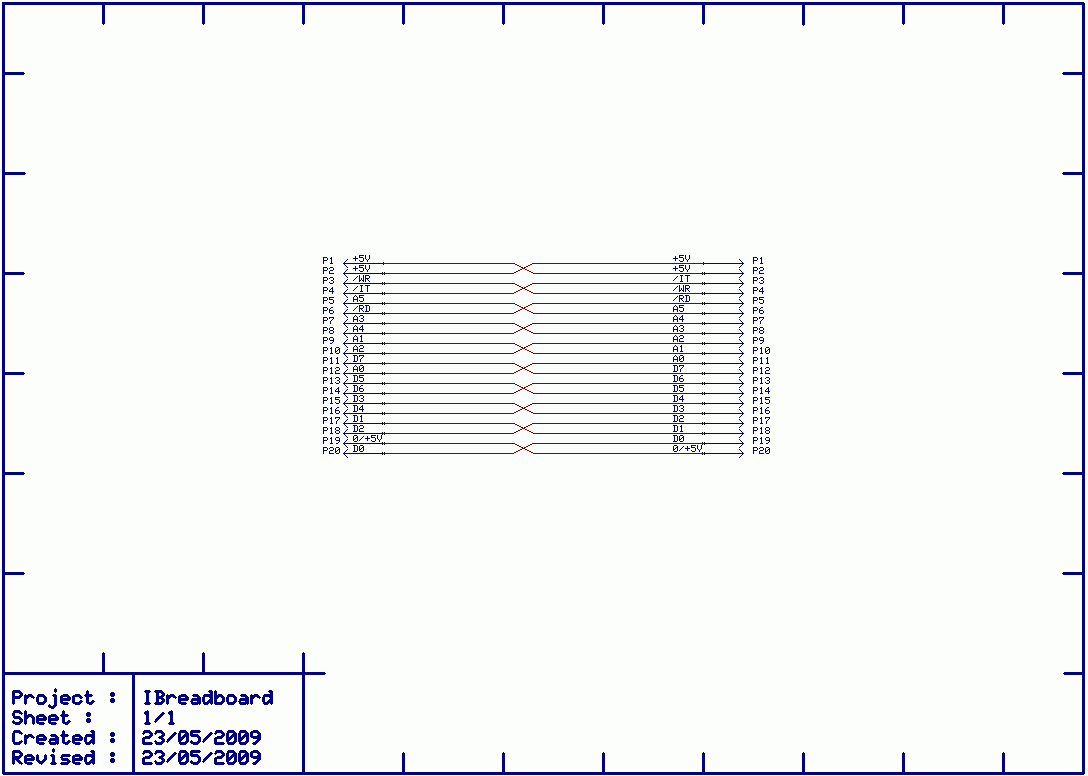

Schéma
Pas de commentaire si ce n'est le croisement des lignes pour présenter un ordre naturel sur la carte d'essai.

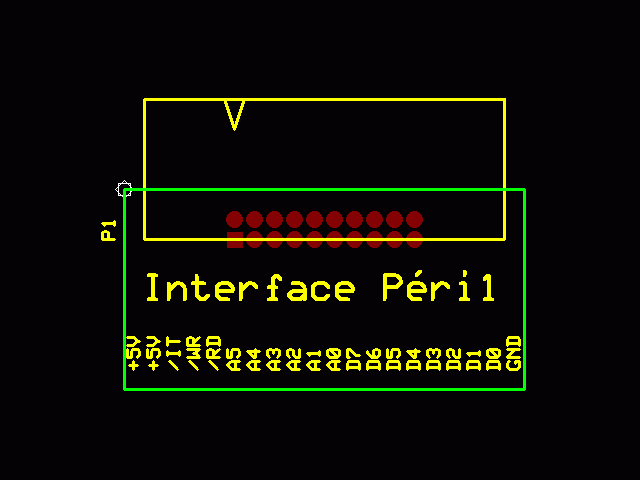

Implantation
Simple !
Circuit imprimé

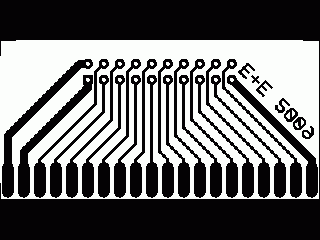

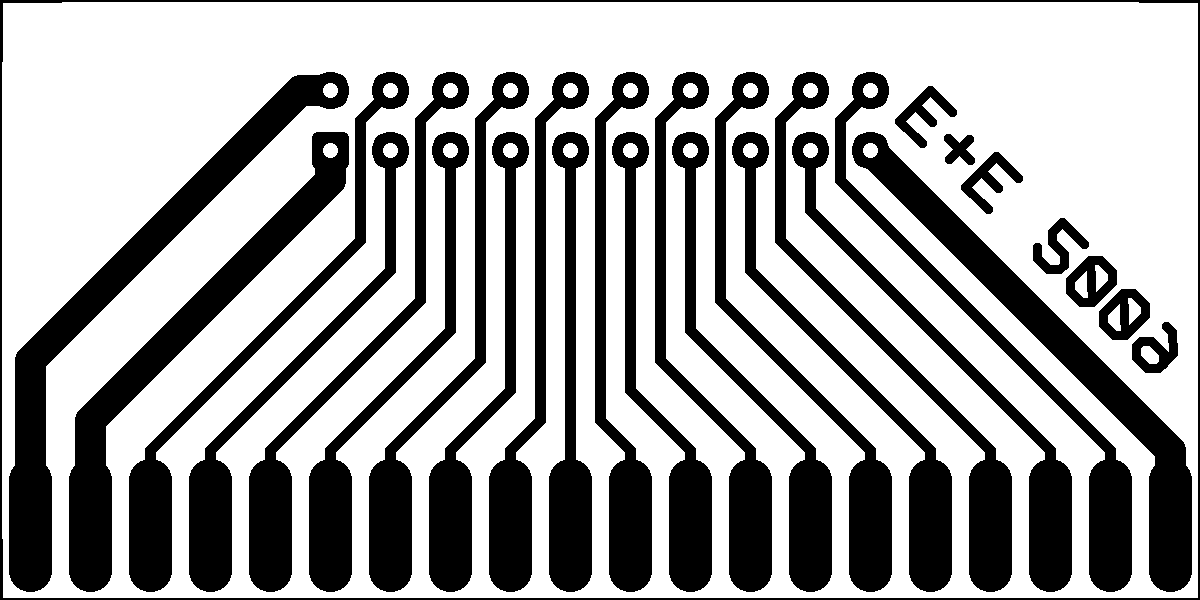

Le typon de la carte.
Cliquer sur l'image pour faire apparaitre le typon en pleine résolution (22 ko).
La platine fait 2 x 1 pouces et la résolution du fichier est de 600 dpi.
Etiquette
Une étiquette à imprimer en 8,2 par 6,1 cm.
