Interface USB<->I2C utilisant un module RAVAR MOD4
Une question, un problème ou une suggestion, n'hésitez pas : un petit mail

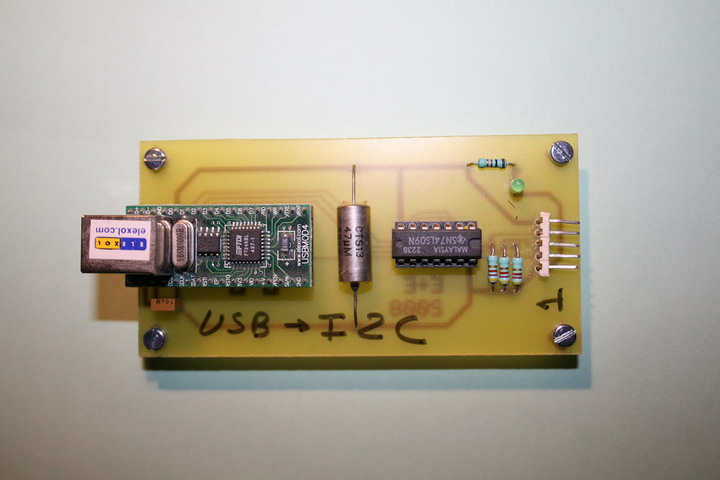

But de la réalisation
Une interface USB vers I2C utilisant un module RAVAR MOD4 avec sa bibliothèque d'interface en C.
Le module RAVAR MOD4 est utilisé en "Bit Bang Mode", ce qui permet à la librairie d'interface d'en contrôler directement les sorties.

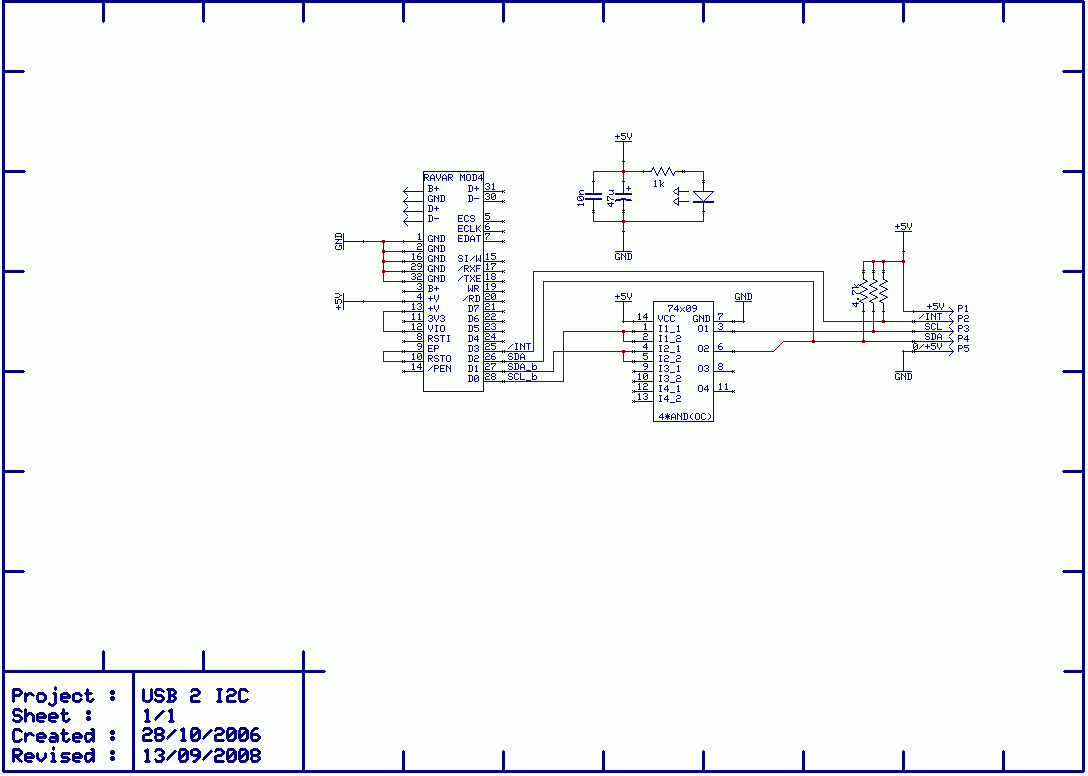

Schéma
Un shéma très simple n'utilisant que le module RAVAR MOD4 et un composant TTL standard.
D0 du RAVAR sert d'horloge I2C
D1 du RAVAR sert de donnée de sortie I2C
D2 du RADAR sert de donnée d'entrée I2C
D3 du RAVAR sert d'interruption I2C

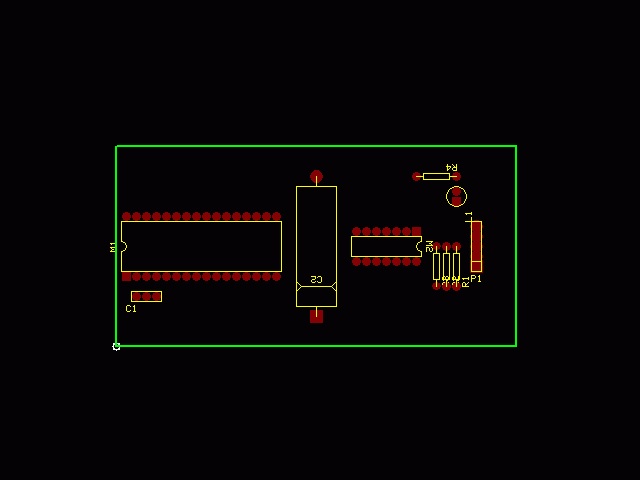

Implantation
L'implantion des composants sans aucune difficulté particulière.

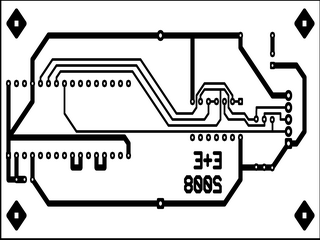

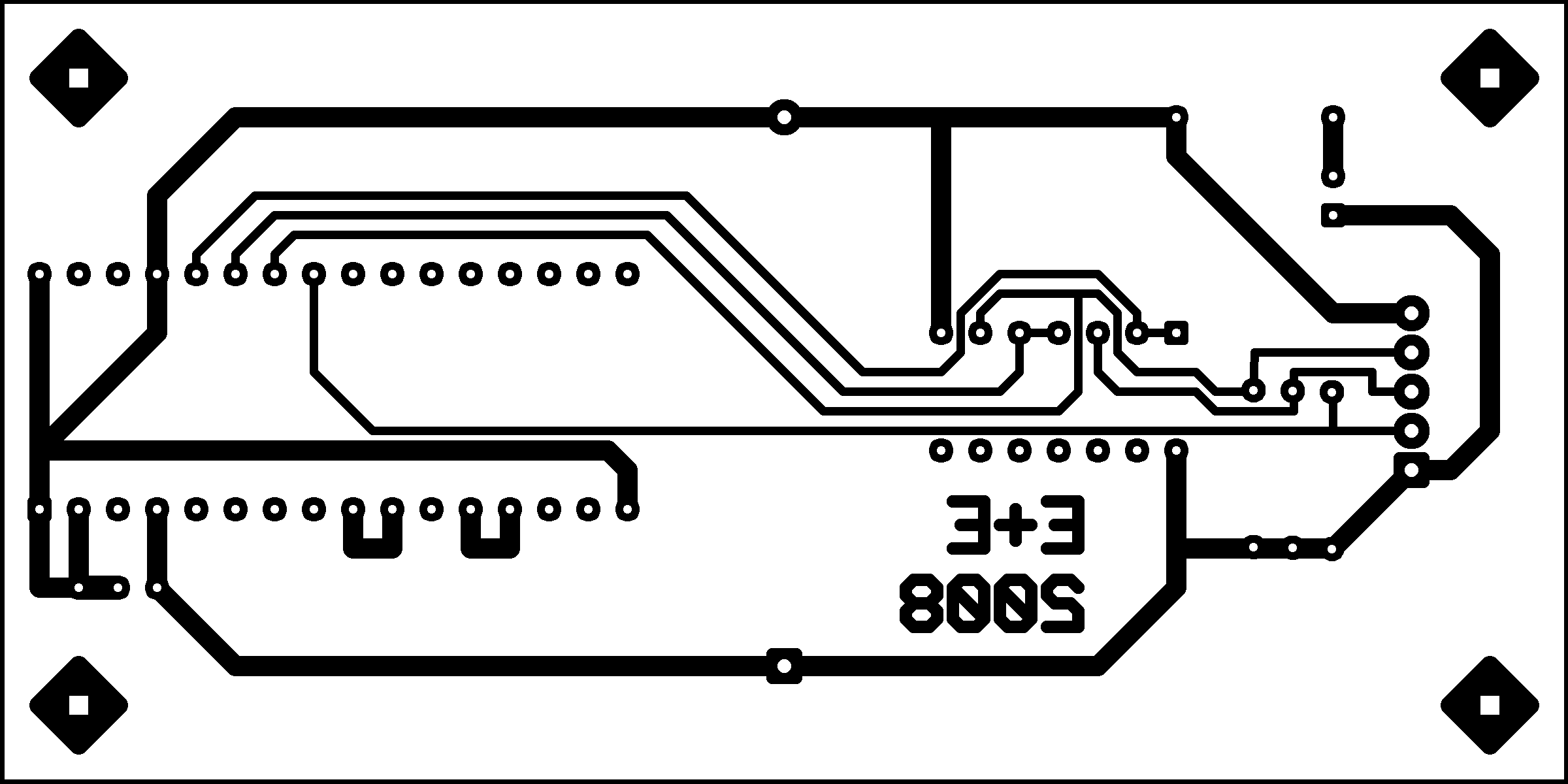

Circuit imprimé
Le typon de la carte.
Cliquer sur l'image pour faire apparaitre le typon en pleine résolution (33 ko).
La platine fait 4 x 2 pouces et la résolution du fichier est de 600 dpi.

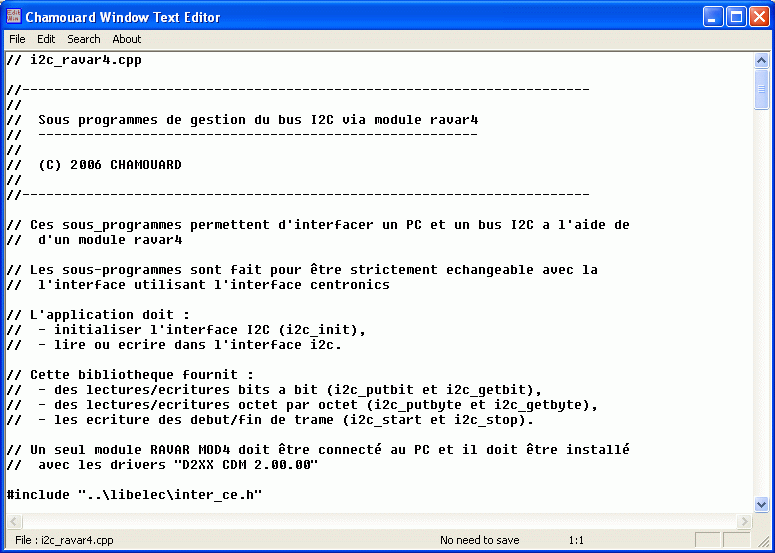

L'interface logicielle
Le source d'interface logicielle téléchargeable ici (8ko).
L'interface est 100 % identique à l'interface utilisant le port parallèle du PC et ne nécessite aucune modification du source du programme utilisateur : modifier l'include et l'édition de lien, c'est tout.
Des programmes exemples sont fournis (source et excécutable) dans la page librairie I2C.
