Carte 8031 "base 1"
Une question, un problème ou une suggestion, n'hésitez pas : un petit mail
Une première carte processeur avec :
- 8031 (ou dérivé à 40 broches),
- 8 à 32 ko d'EPROM + 8 à 32 ko de RAM,
- Sorties vers afficheur LCD, extension,...
Très pratique pour la mise au point du soft car (selon la configuration de la GAL) la mémoire programme (program memory) est identique à la mémoire de données externe (external data memory). Un programme chargé dans la mémoire de données externe (avec l'assembleur de la page outils electronique par exemple) peut donc être exécuté (et debuggué) comme un programme standard.
Sera a terme replacée par une carte avec le nouveau standard de connecteur.
Carte 8031 "base 1"

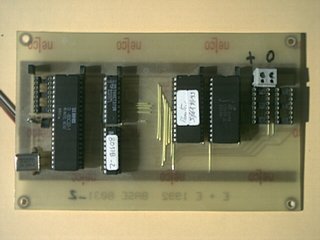

Une photo de la carte en format 100 mm par 160 mm.
Schéma
A terme je ferai surement une carte dérivée de la Carte 8031 "base 2" afin de standardiser les montages (connecteur des cartes d'extension notamment).
Typon

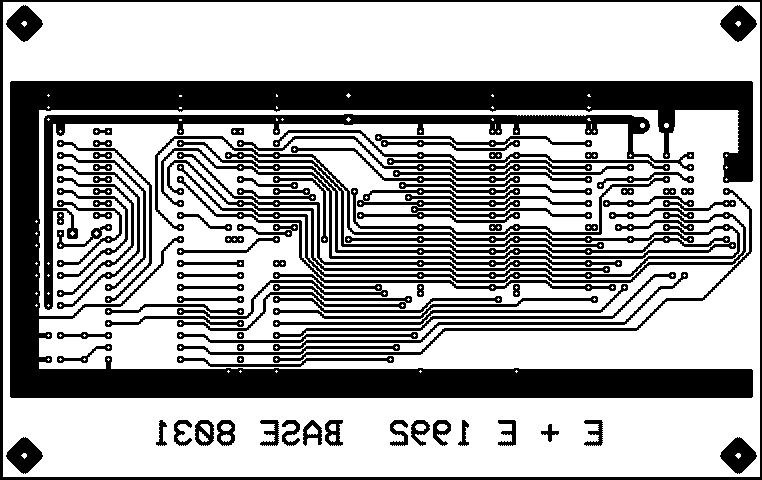

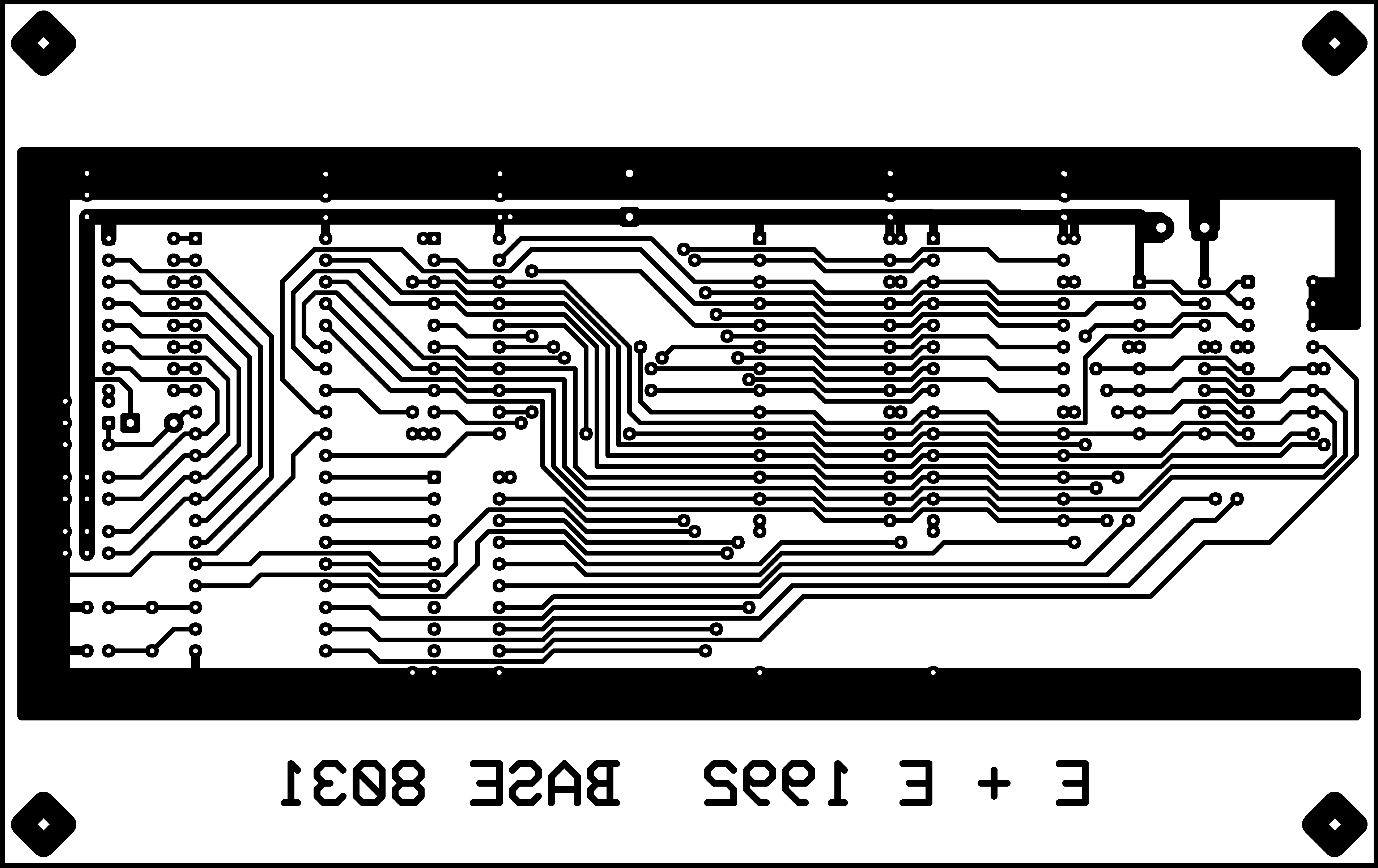

Le typon de la carte processeur.
Cliquer sur l'image pour faire apparaitre le typon en pleine résolution (107 ko).
La platine fait 6,35 x 4 pouces (environ 160 x 100 mm) et la résolution du fichier est de 600 dpi.

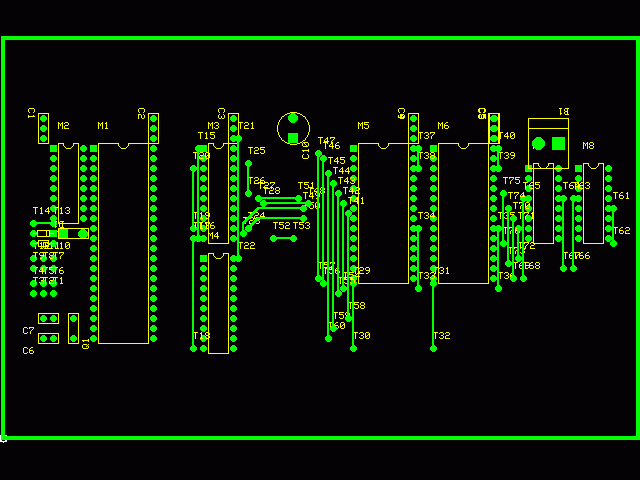

Implantation
Faire attention à la configuration des mémoires et utiliser, si besoin, les réserves pour les résistances. On repérera avec le schéma la place des composants et connecteurs.
Ici le source et l'exécutable de la GAL (1ko) pour 8ko d'EPROM et 8ko de RAM (max) et ici (1ko) pour 8ko d'EPROM et 32 ko de RAM.

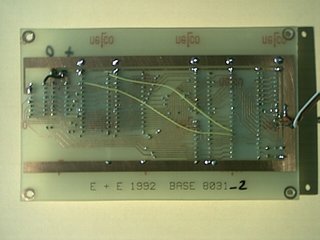

Photo côté soudures
La modification faite avec des fils jaunes n'est nécessaire que pour utiliser une RAM de 32ko. Elle n'est pas nécessaire avec l'application automate pour aquarium.
L'autre (fil noir à gauche) n'est plus nécessaire avec cette version du typon (était nécessaire pour les afficheurs avec rétro éclairage).
