Montages électroniques de base
Une question, un problème ou une suggestion, n'hésitez pas : un petit mail
Dans cette page vous trouverez des montages de base construits de manière suffisament modulaire pour servir à plusieurs applications. Pour parvenir à cet objectif, je m'impose quelques contraintes de conception :
- Le format des cartes (2 x 2 pouces, 2 x 4 pouces, 4 x 4 pouces et 4 x 6 pouces) partout où cela est possible (sur les montages plus anciens j'utilisais du 100 x 160 mm),
- Des connecteurs standards au niveau physique et au niveau du protocole (par exemple connecteur HE20 et bus 8 bits pour les montages à microcontrôleur).
Circuits d'essai
Un circuit imprimé rassemblant les formats standards de cartes que j'utilise actuellement.
A utiliser pour essayer un montage ou pour le réaliser à l'unité.
Cliquer ici (46 ko) ou sur l'image pour télécharger un zip contenant le fichier en 600 dpi (6 x 10 pouces).
Serie d'adaptateurs pour monter des circuits intégrés plus facilement ou les tester sur une platine de test.

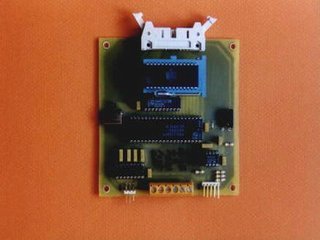

Une première carte processeur avec :
- 8031 (ou dérivé à 40 broches),
- 8 à 32 ko d'EPROM + 8 à 32 ko de RAM,
- Sorties vers afficheur LCD, extension,...
Très pratique pour la mise au point du soft. Une carte généraliste pour application nécessitant de la RAM.

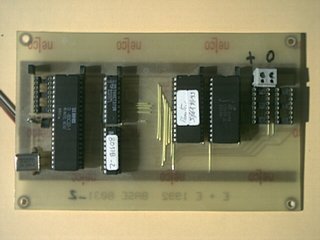

Une seconde carte processeur avec :
- 8031 (ou dérivé à 40 broches),
- 8 à 32 ko de mémoire EPROM,
- Extension, reset, bus I2C, RS232,...
Une carte minimale (pas de RAM) plutôt destinée aux applications.

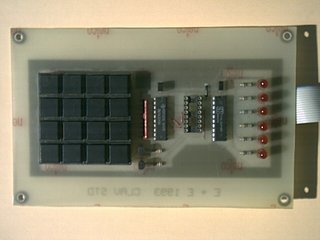

Une carte clavier avec :
- 16 touches,
- 6 leds.
(A utiliser avec la bibliothèque libcla1.zip).
Une carte clavier/affficheur avec :
- 6 touches,
- Un afficheur LCD 2*16 caractères.
(A utiliser avec la bibliothèque libcla2.zip pour le clavier et liblcd.zip pour l'afficheur).
Une carte clavier/affficheur avec :
- 6 touches,
- Un afficheur graphique 122*32 pixels.
Une carte interface TTL avec 8 entrées et 8 sorties :
- Sorties réparties en 4 groupes (avec alimentations) pour contrôler 4 moteurs pas à pas par exemple,
- Entrées directement connectables à des switchs normalement ouverts et dont 2 peuvent être utilisées comme interruptions.

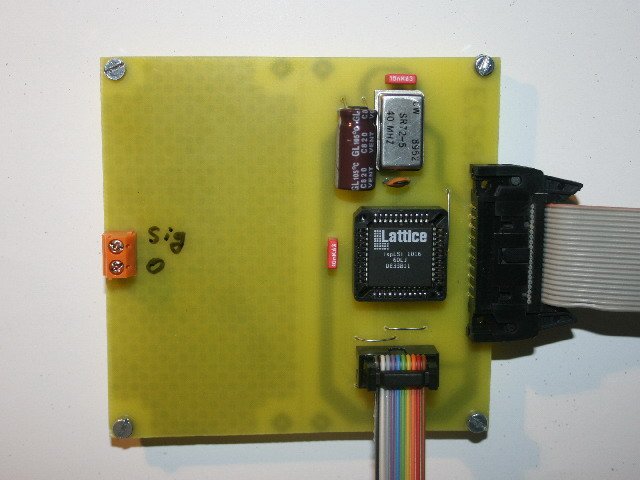

Carte permettant l'interfacage entre un bus Peri1 et un FPGA ispLSI1016 de Lattice.
La carte inclut un oscilateur pour l'horloge de l'ispLSI ainsi que toute une zone de prototypage.
Une carte interface USB utilisant un PIC 16C765, utilisable :
- En interface USB d'un montage plus complexe,
- En carte autonome (conversion USB->RS232 ou tests par exemple),
- En support de programmation.

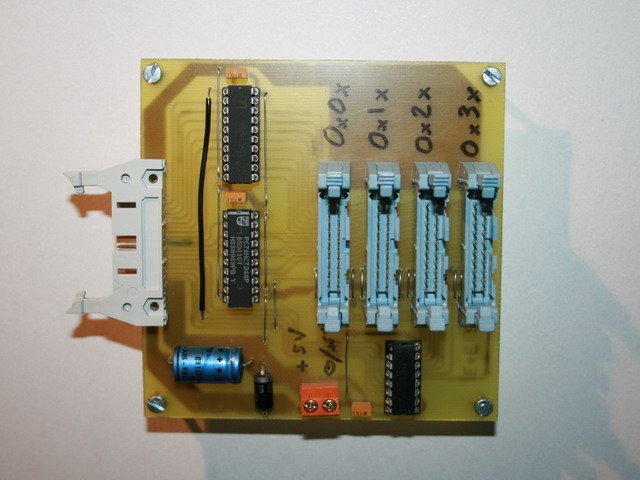

Une carte d'expantion permettant de connecter 4 cartes sur le même bus Peri1.

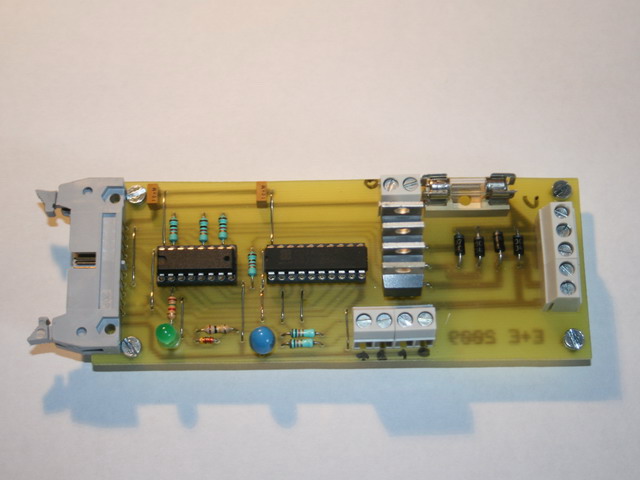

Une interface pour moteur Pas à Pas (5 ou 6 fils) avec 2 switchs de fin de course.
