Expander 1->4

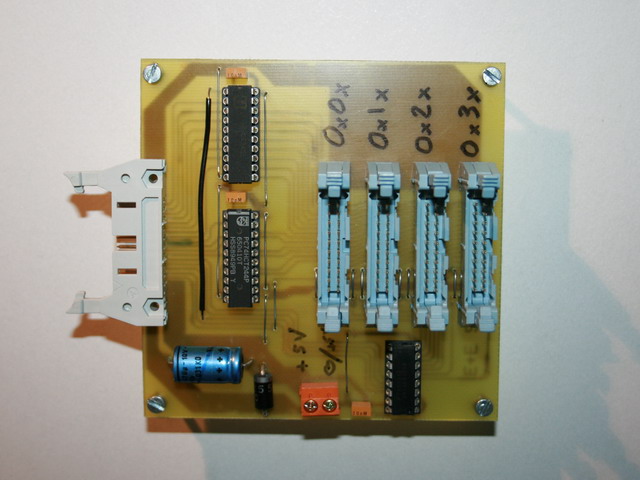

Une carte permettant la connection de 4 cartes sur le même bus Peri1.

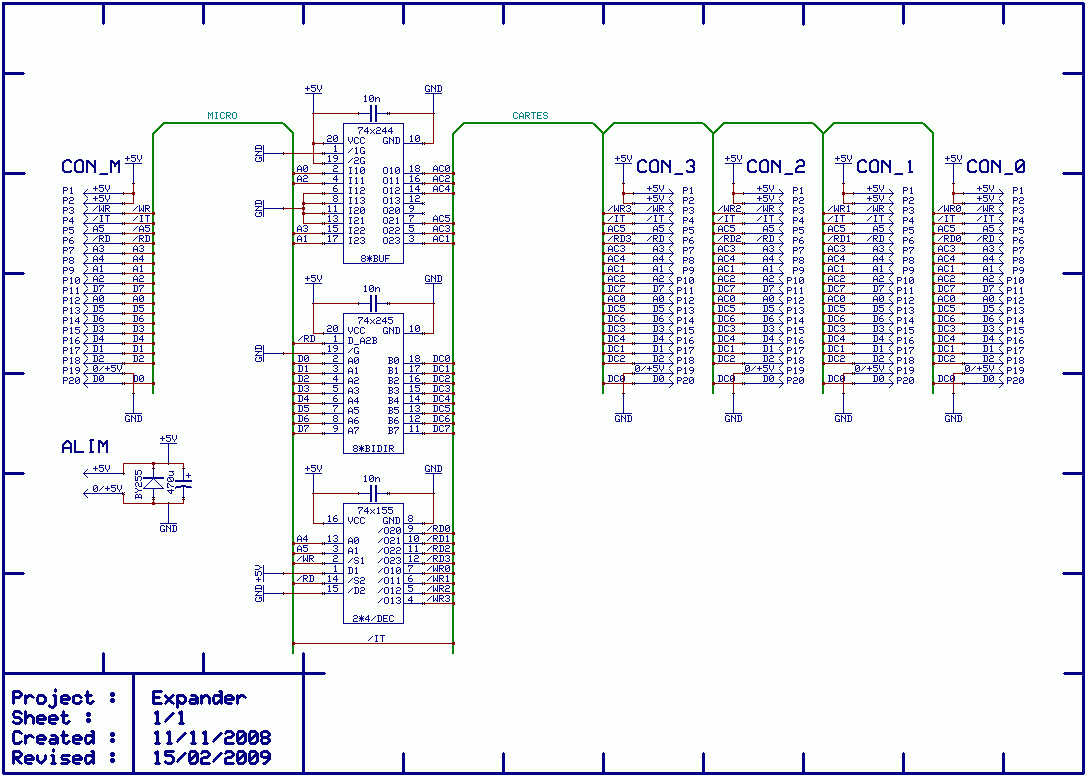

Schéma
Bufferisation de tous les signaux pour les 4 cartes filles.
Possibilité d'alimentation via cette carte avec protection contre les inversions de tension d'alimentation.

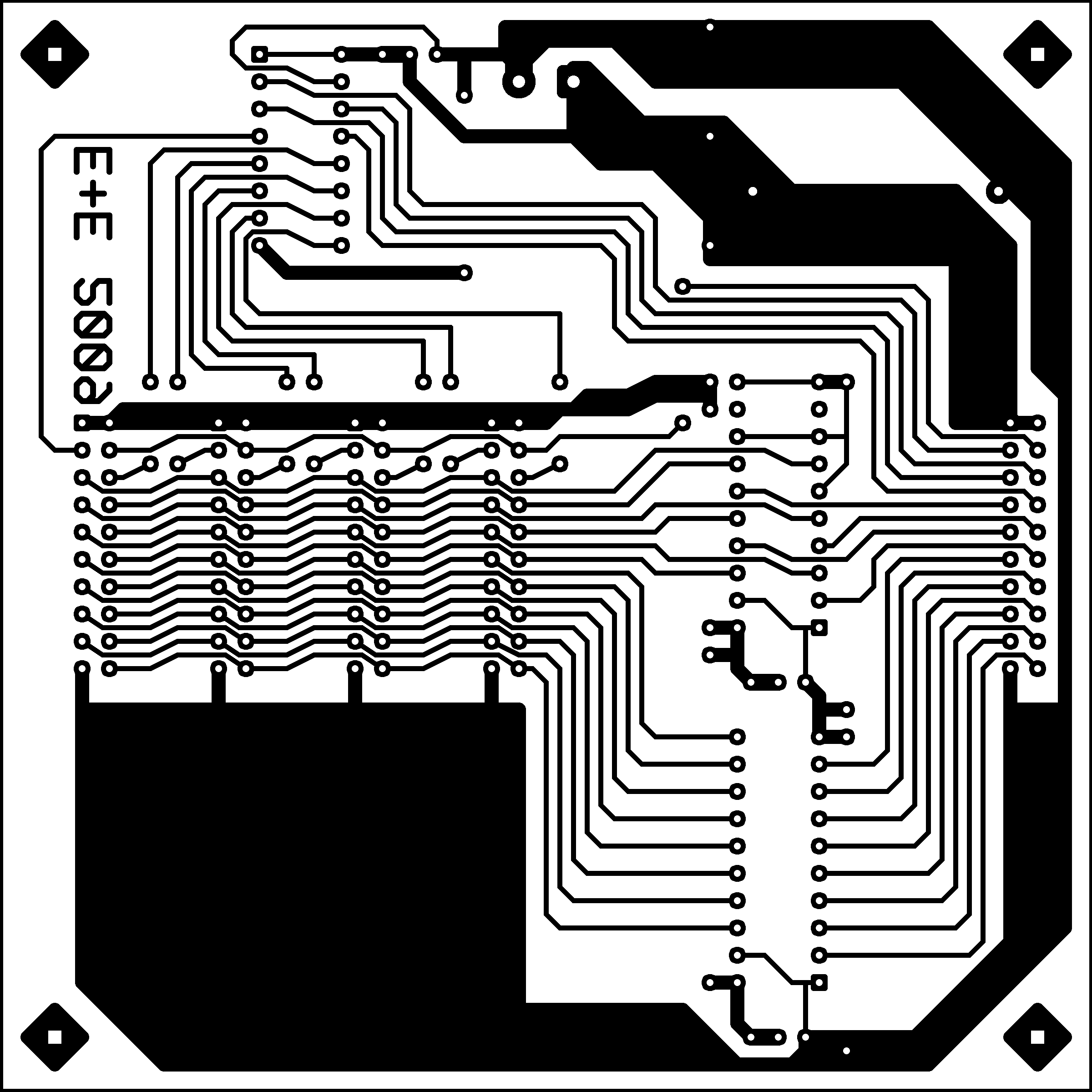

Typon

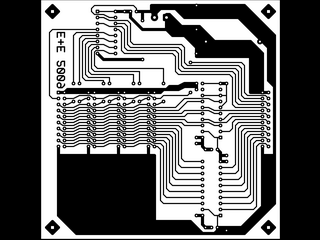

Le typon de la carte.
Cliquer sur l'image pour faire apparaitre le typon en pleine résolution (92 ko).
La platine fait 4 x 4 pouces (102 x 102 mm) et la résolution du fichier est de 600 dpi.

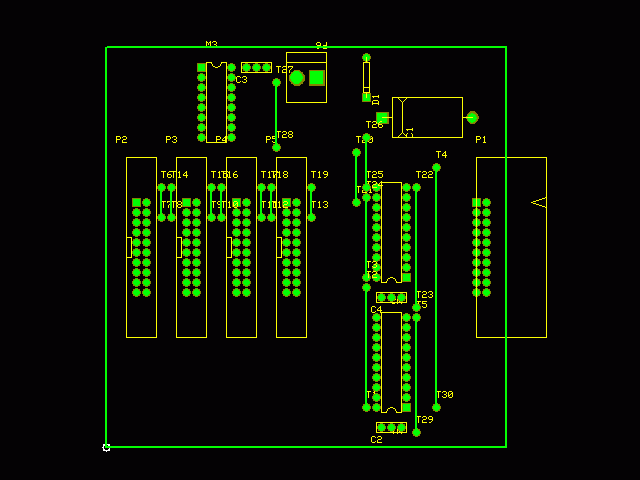

Implantation
L'implantation des différents composants de la platine.
15 straps pour éviter une carte double face.

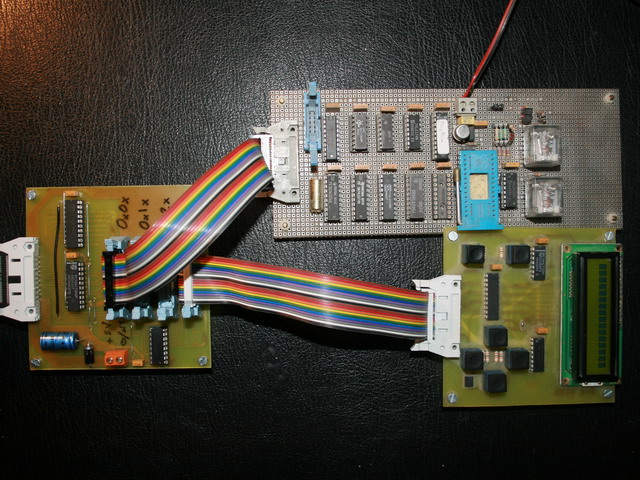

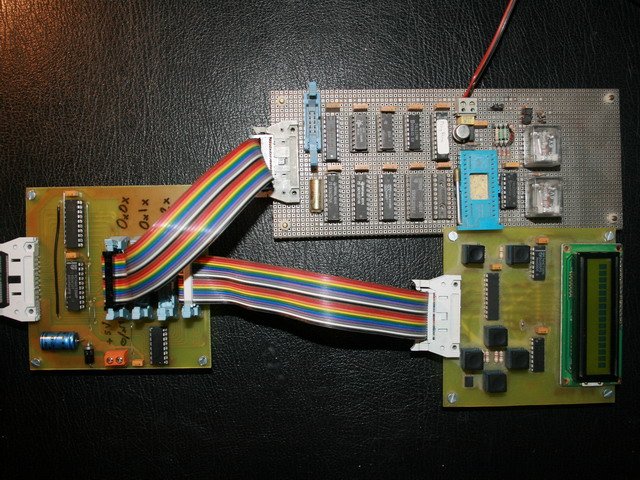

Application
La carte utilisée ici avec 2 cartes filles.
