Carte de test pour PIC 18F4550
Une question, un problème ou une suggestion, n'hésitez pas : un petit mail
Une carte de test pour PIC 18F4550 réalisée par un ami.
Se connecte directement à une platine Labdec pour réaliser des expérimentations rapides.
Vue générale
Cette carte, est le version V01 de ma carte pour développement à partir du port icsp et/ou du bus USB (type bootloader).

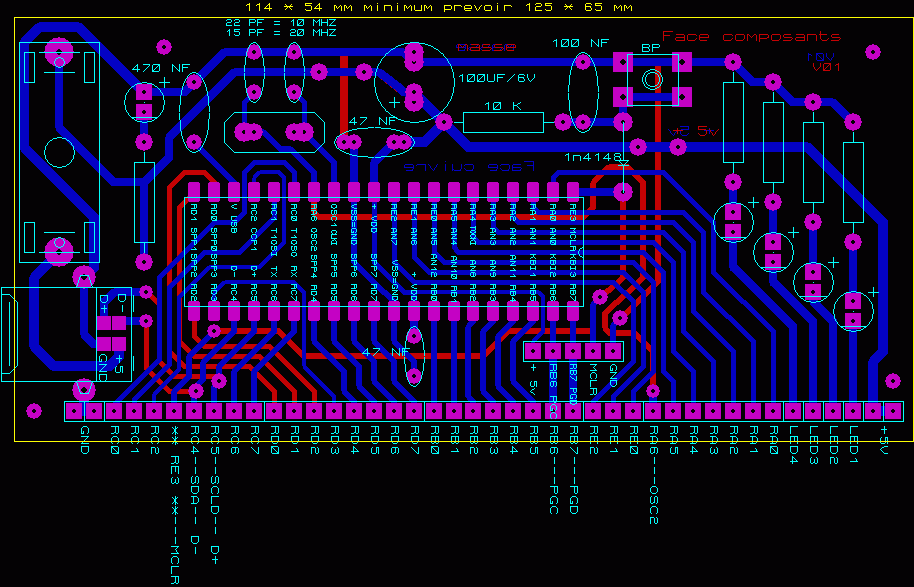

Schéma
Le schéma est une application directe des data sheets de Microchip.
Dans le cas du bootloader, il faut impérativement utiliser un quartz de 20 MHz trés exactement (n'est-ce pas ?
).
Le long connecteur au bas de la carte, permet un montage sur une carte de développement type Labdec.
Typon

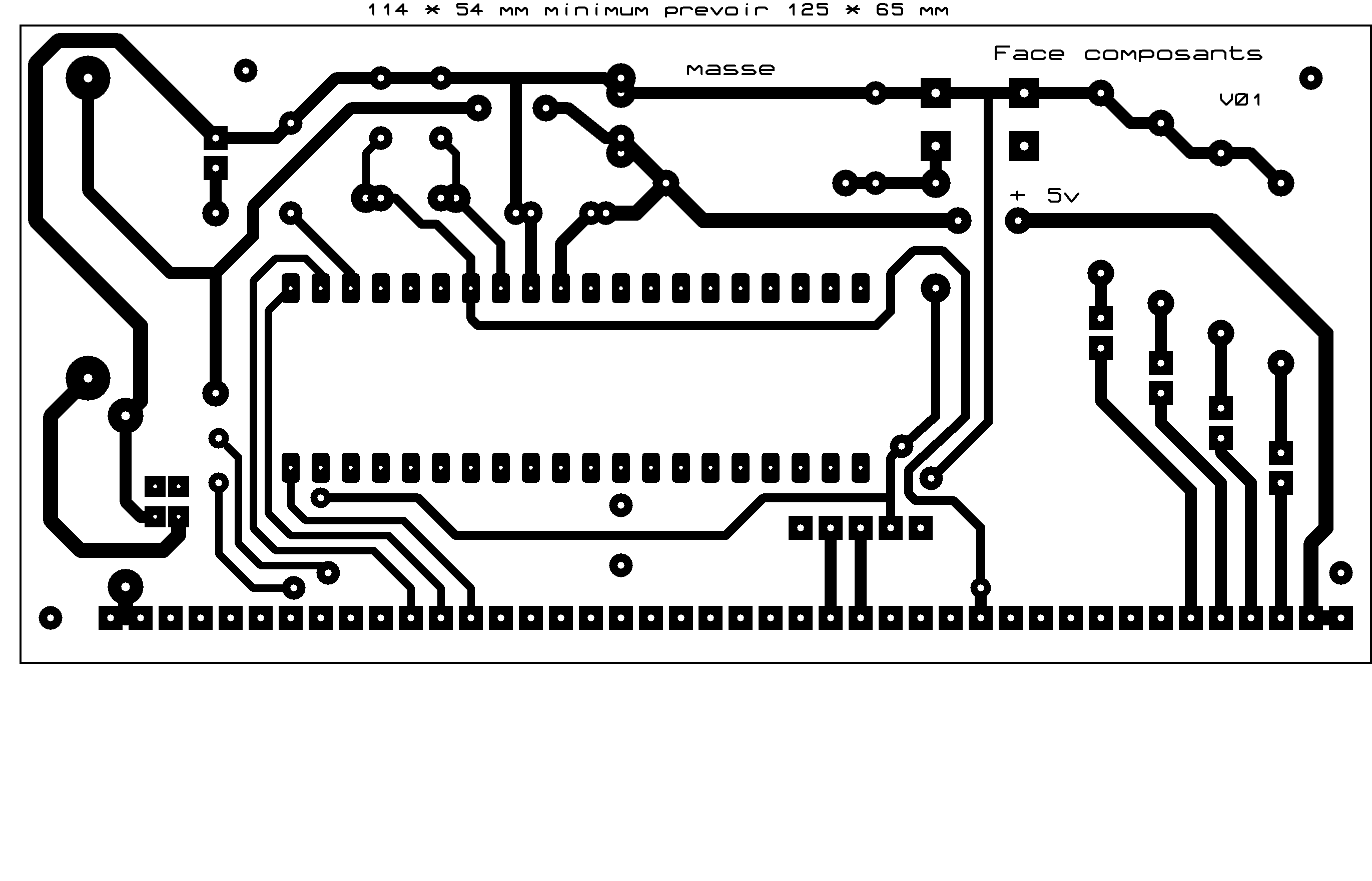

Côté composants.
Le fichier Carte PIC 18F4550 V01.LYT (60 ko) a été développé avec ARES de chez PROTEUS version 5.2. Ceux disposants de ce logiciel, pourront si ils le souhaitent modifier l'implantation.
Pour les autres, le circuit étant en double face, je vous ai mis les implantations coté composants et coté cuivre en fichier GIF, avec la plus haute résolution possible.
Typon

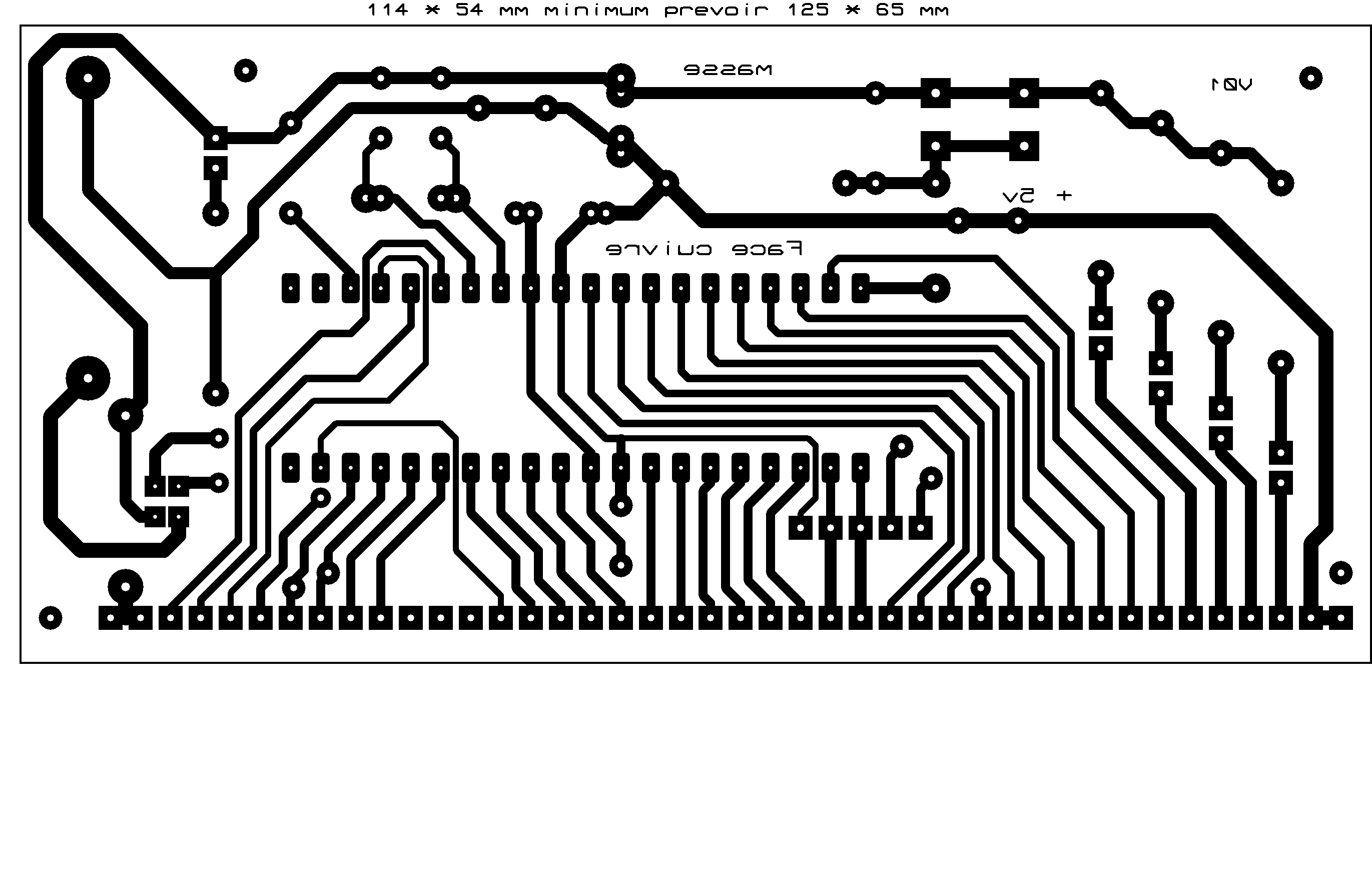

Côté soudures.

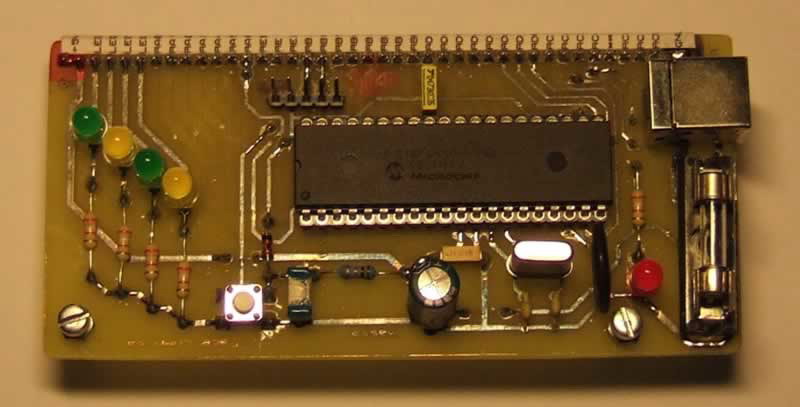

La carte terminée
Sur le connecteur on retrouve toutes les broches du 18F4550, y compris les alims et les signaux venant du bus USB et donc du PC, soyez prudent quand à leur usage.
Les quatres leds de droite sont là pour les besoins éventuels de vos tests et ne sont pas obligatoire pour le bon fonctionnement de la carte.
Le bouton-poussoir est là pour le reset du pic.
Un exemple d'utilisation

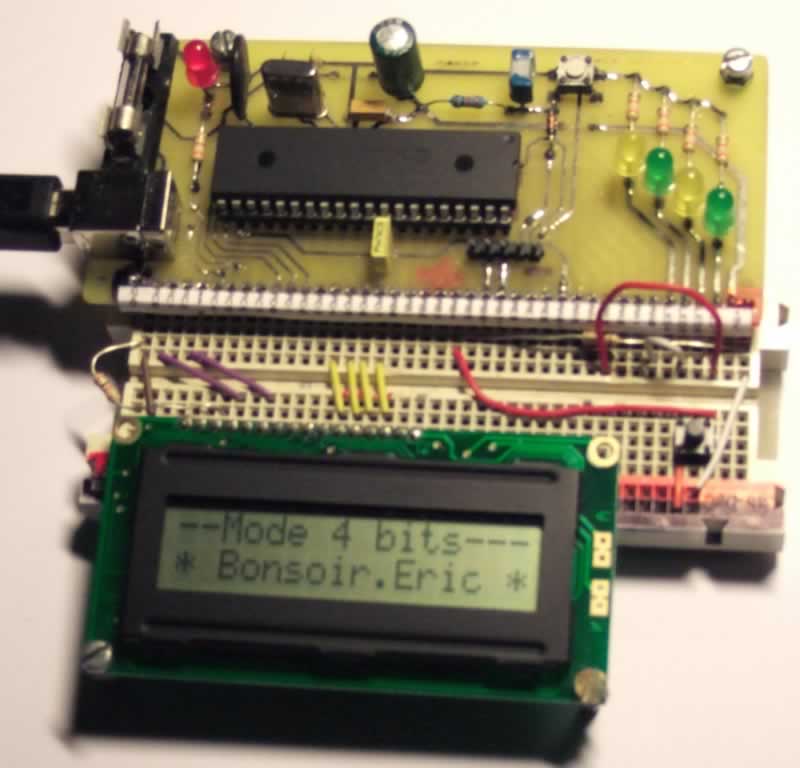

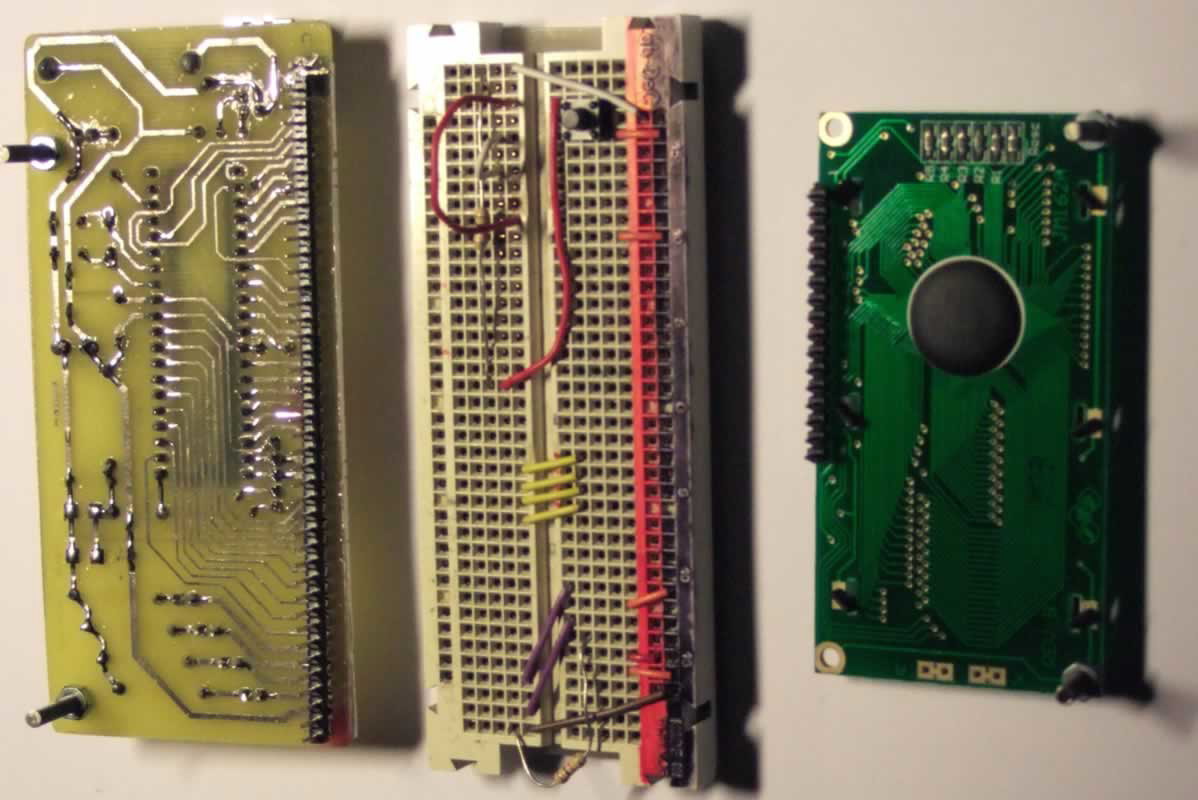

Test de l'interface PIC 18F4550 avec un module LCD en mode 4 bits.
Actuellement, pour la programmation avec bootloader, je mets sur ma carte Lab-dec, un bouton-poussoir et une résistance connectés à RB4.
