But de la page
Outils pour les différents types de PIC :
- Les petits (12F508, 12F509, 12F510),
- Les moyens (16F84),
- Les gros (16C765, 18F4550).
Le logiciel

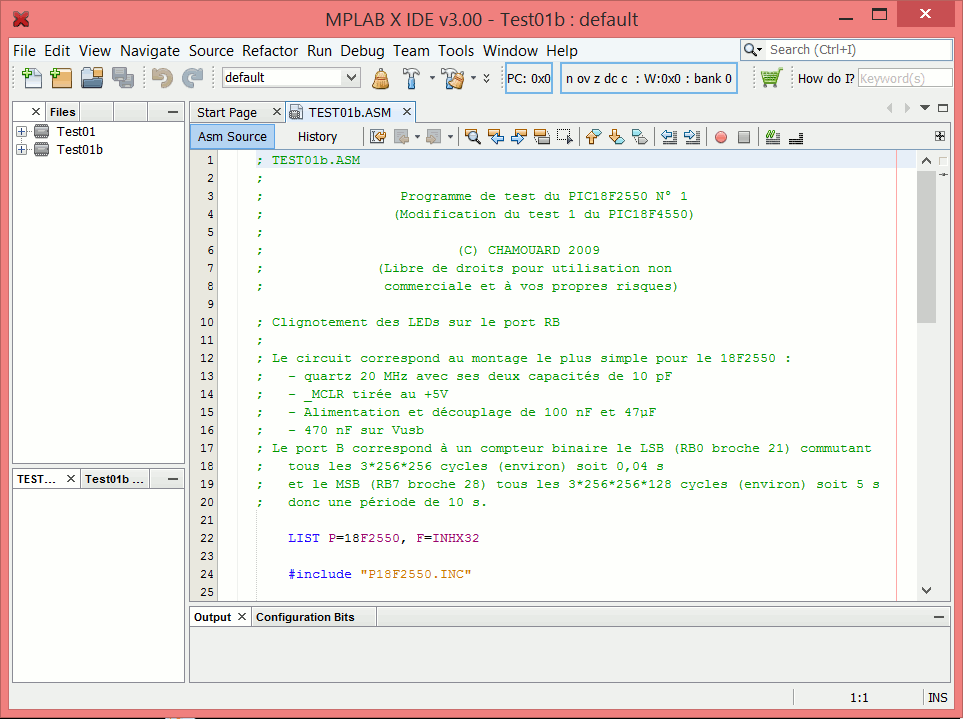

Le plus simple consiste à utiliser le MPLAB X gratuit de Microship.
J'utilise actuellement la version 3.61 avec, pour les programmes en C/C++, le compilateur XC8 (version 1.35).
Pour créer un projet avec un programme en assembleur:
- File -> New project -> Microchip Embedded : "Stand alone project" puis Next
- Choisir le PIC par exemple "Advanced 8-bit MCUs (PIC18)" et "PIC18F4550" puis Next
- Choisir le programmateur (ou laisser ICD 3) puis Next
- Choisir "mpasm (v...)" puis Next
- Choisir le répertoire et le nom du projet (par exemple Test01) puis Finish
- S'il y a des fichiers source existants faire un click droit sur "Source Files" dans l'explorateur de projet puis "Add Exixting Item..." et choisir les fichiers
Pour les programmes en C, c'est pareil, juste choisir "XC8 (v1...)" au lieu de "mpasm (v...)"
Pas à pas, l'utilisation d'un bootloader USB pour 18F4550 (ou 18F2550) :
- Installation,
- Test avec un outil Microchip,
- Un premier programme HID.

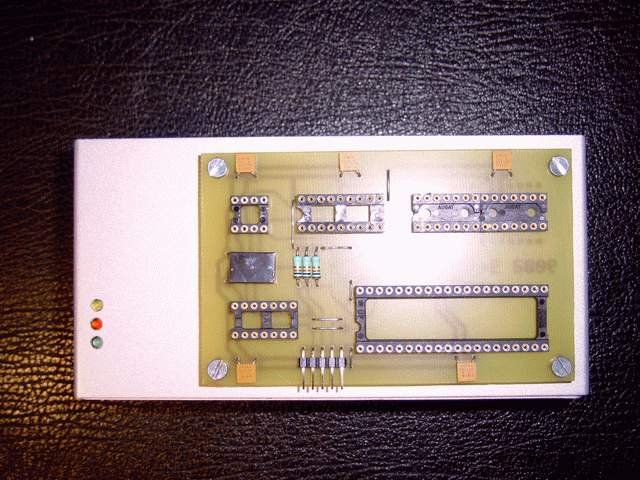

Un programmateur/débogueur en circuit basé sur une réalisation Elektor.
Permet la programmation de tous les PIC que j'ai utilisés (et surement d'autres...).

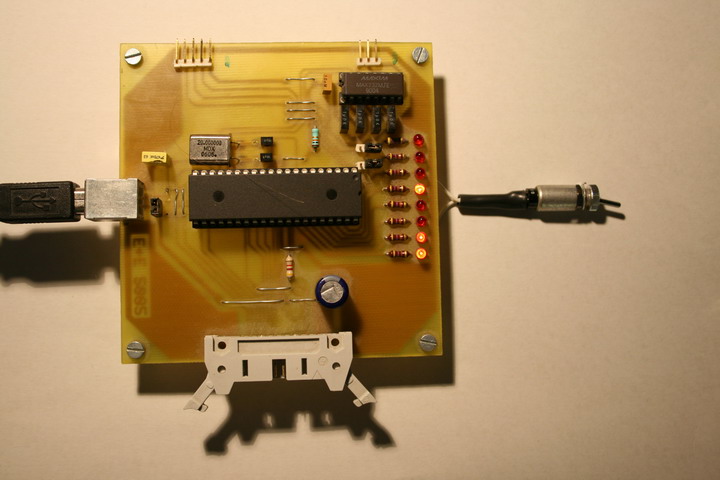

Une carte de test pour PIC 18F4550 réalisée par un ami.
Se connecte directement à une platine Labdec pour réaliser des expérimentations rapides.
Bibliothèques logiciel pour PIC 12F508, 12F509 et 12F510.
Réduisent beaucoup la difficulté d'écriture d'une nouvelle application.

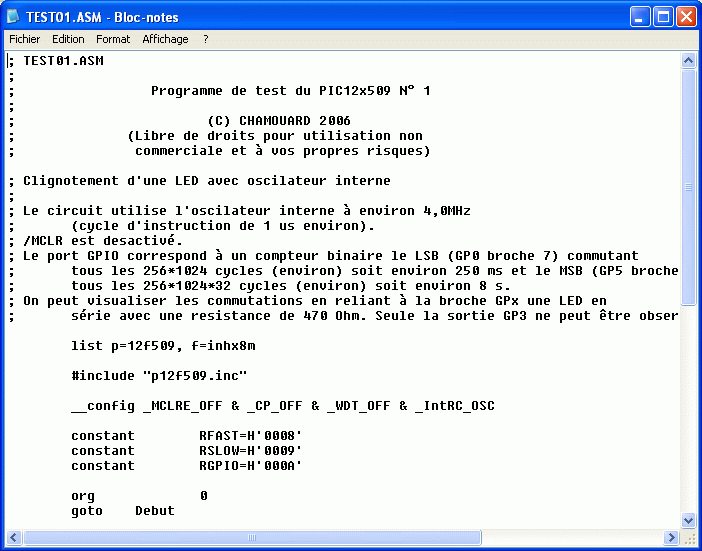

Quelques programmes de test pour PIC 12F508, 12F509 et 12F510.
A utiliser pour tester son système mais aussi comme exemple d'utilisation du matériel et/ou du logiciel.
Quelques programmes de test pour PIC 16F84.
A utiliser pour tester son système mais aussi comme exemple d'utilisation du matériel et/ou du logiciel.
Quelques programmes de test pour PIC 18F2550 et 18F4550.
A utiliser pour tester son système mais aussi comme exemple d'utilisation du matériel et/ou du logiciel.
Un programme de test d'interface USB entre un PC et un PIC en mode HID.
