Construction de l'imprimante
Une question, un problème ou une suggestion, n'hésitez pas : un petit mail
Une page qui décrit :
- la construction initiale de l'imprimante (achetée en kit),
- les réglages,
- les améliorations apportées.
La construction initiale de l'imprimante
L'imprimante reçue en kit dans son emballage.

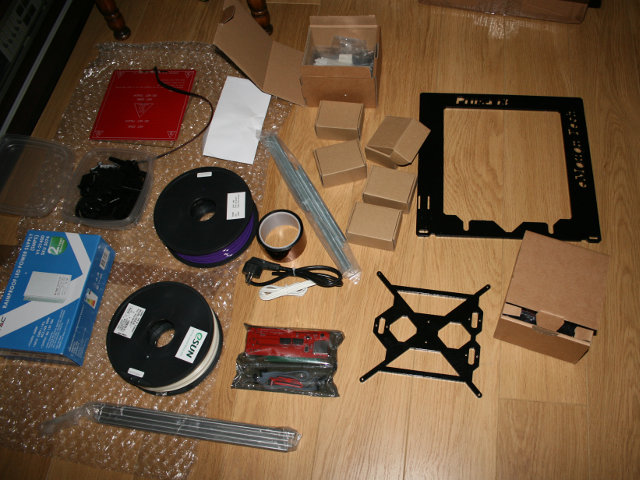

Les nombreuses pièces à assembler.

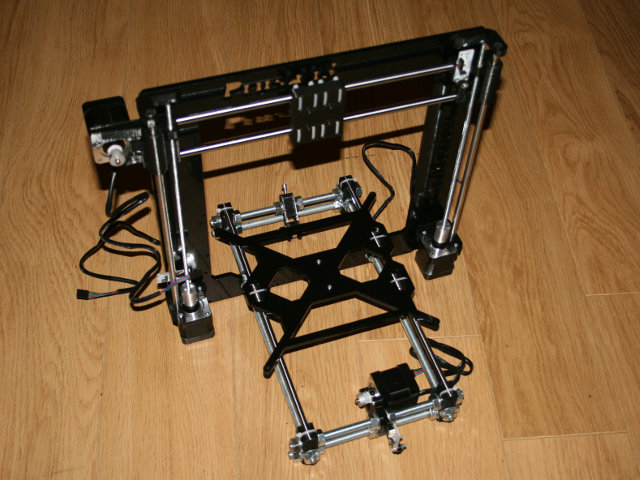

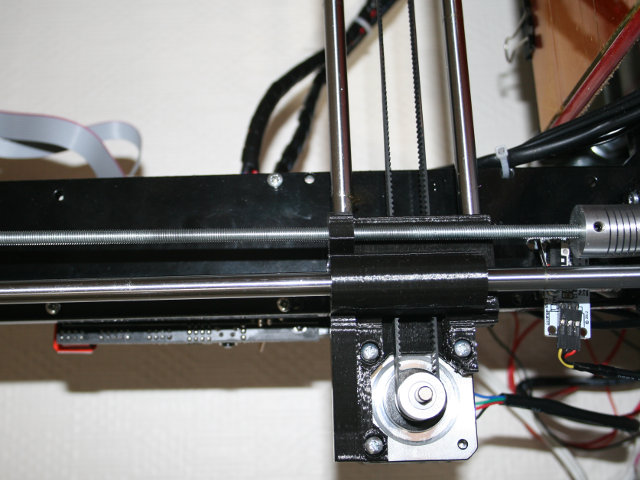

La partie mécanique (hors tête d'impression et courroies) terminée.

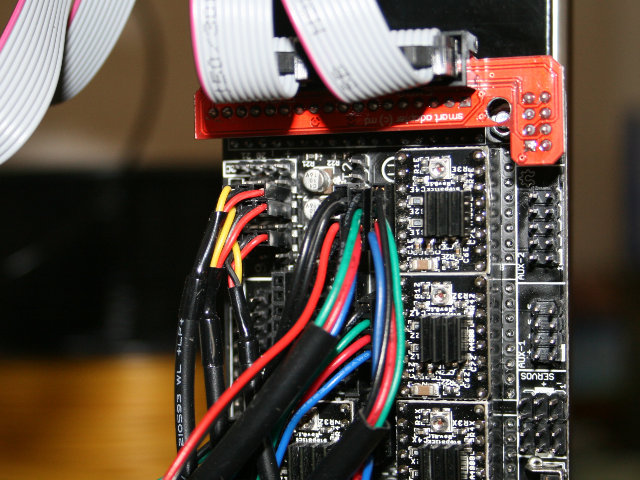

Les connections à la carte de commande.
L'imprimante terminée dans sa configuration d'origine.
Avec les réglages électroniques, il m'a fallu deux après-midi pour la monter.
Les réglages de l'imprimante
Les réglages des déplacements de la tête et du plateau sont faits lors de l'assemblage.
Le réglage du zéro de l'axe z (le contact à droite de la photo) est le plus difficile (peu accessible sur ce modèle) et nécessite d'être refait au cours du temps.

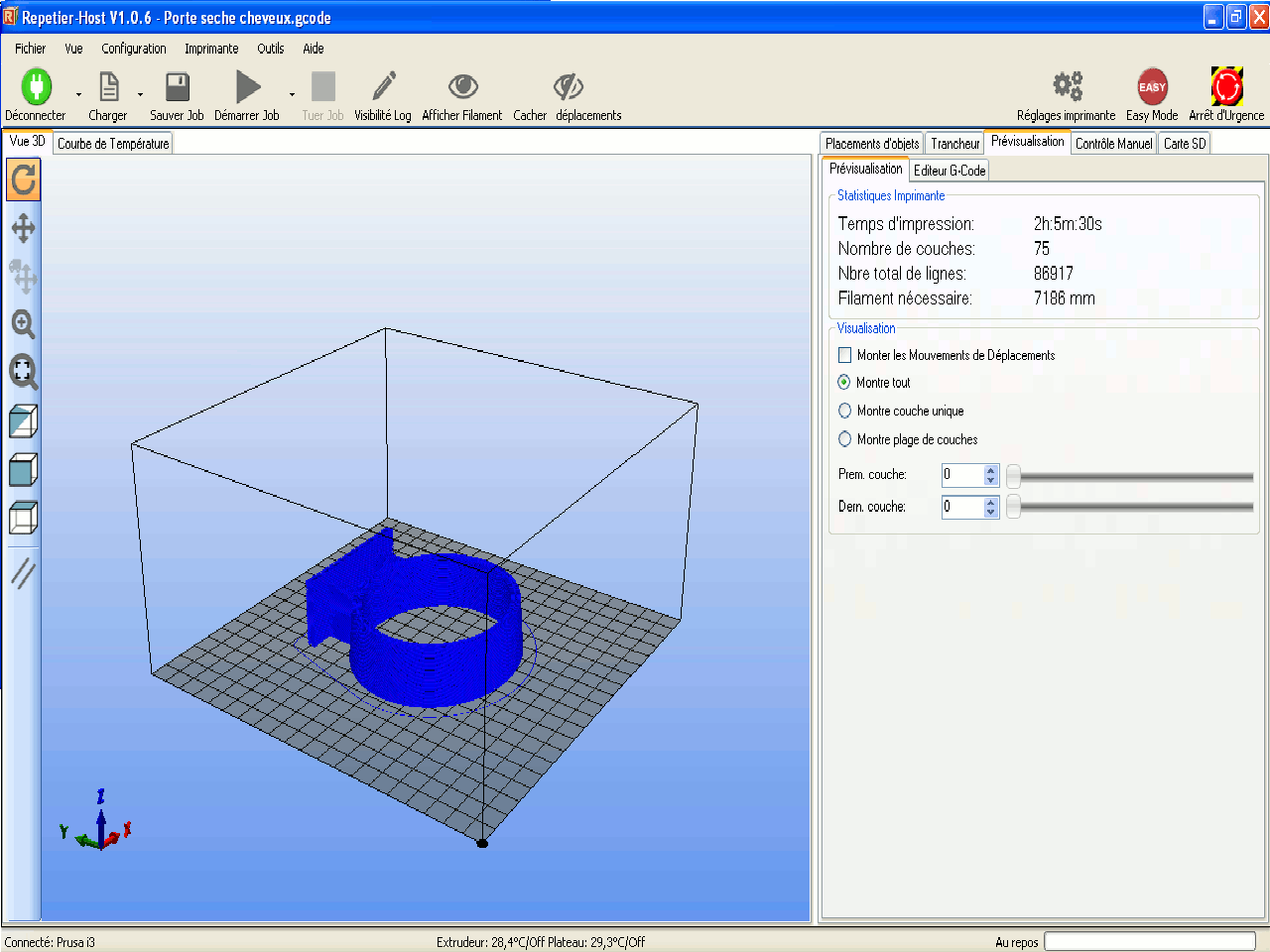

Pour les réglages de l'imprimante après assemblage, j'ai utilisé le Logiciel Repetier.

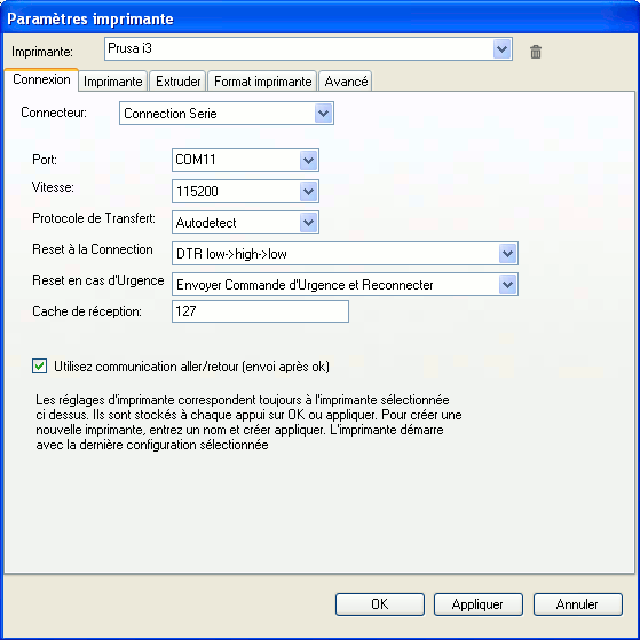

Ici les réglages de la communication entre le PC et le logiciel Marlin de l'imprimante (avec un câble USB).

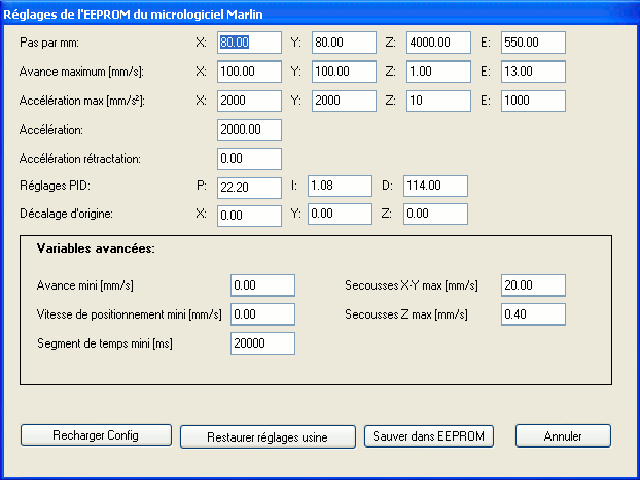

Ici les paramètres à stocker dans l'EEPROM de la carte Arduino de l'imprimante.
Les améliorations apportées

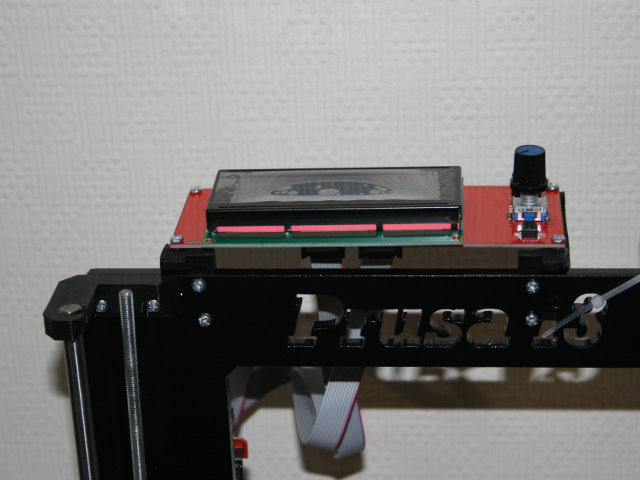

J'ai positionné le panneau (optionnel) de commande en haut de la Prusa avec deux équerres imprimées en 3D.
Ici le source du ficher SCAD et ici et ici les fichiers STL (version droite et gauche).

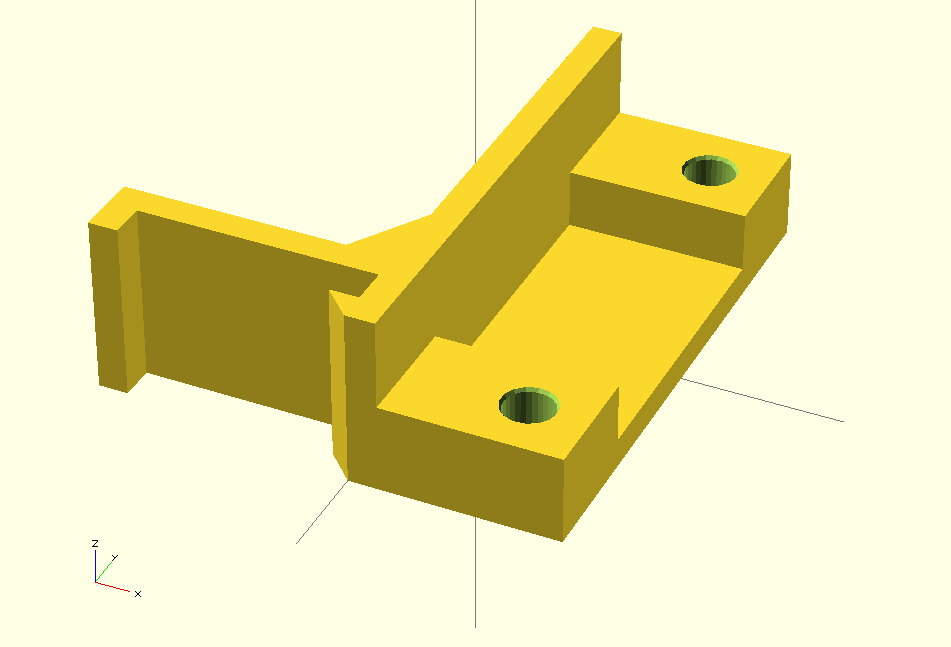

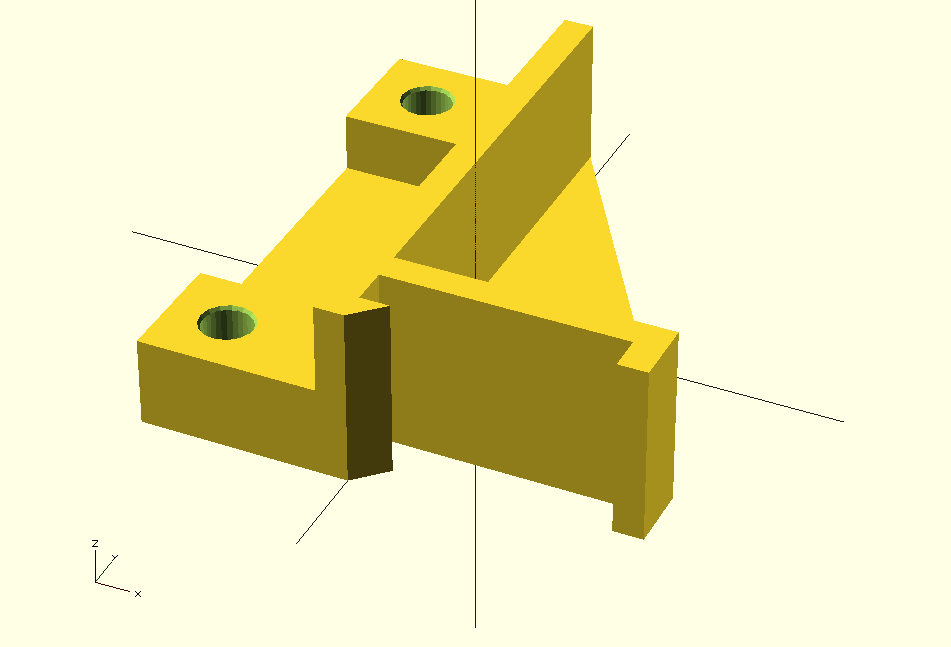

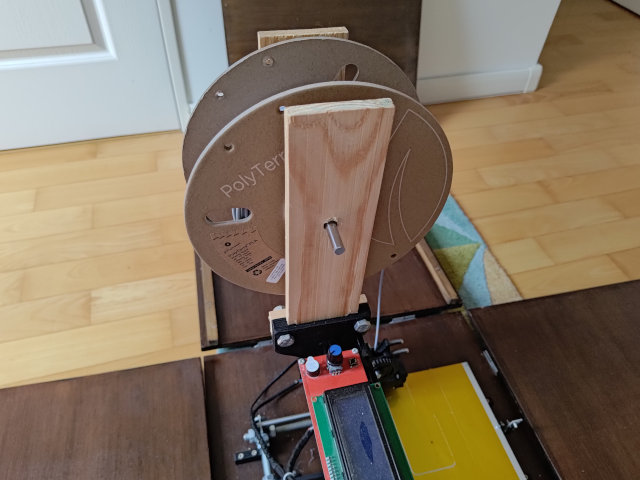

J'ai positionné un porte bobine de fil en haut de la Prusa avec deux équerres imprimées en 3D et quelques morceaux de bois.
Ici le source du ficher SCAD et ici et ici les fichiers STL (version droite et gauche).

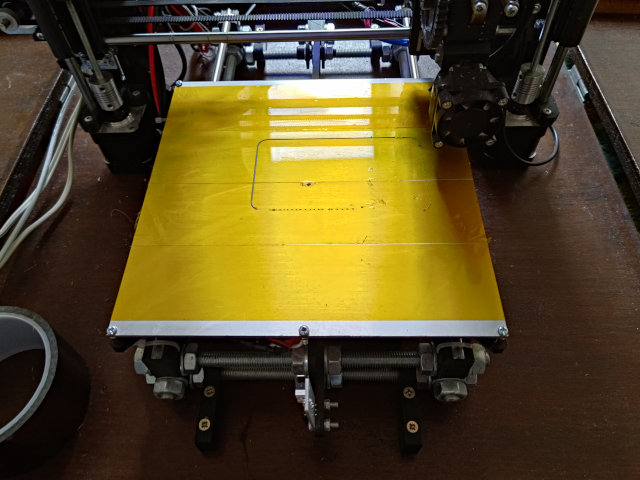

J'ai changé le plateur chauffant par un modèle en Aluminium, plus solide et plus rapide.

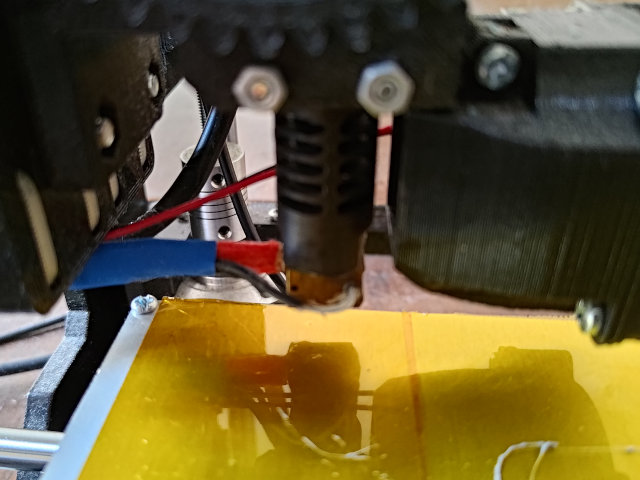

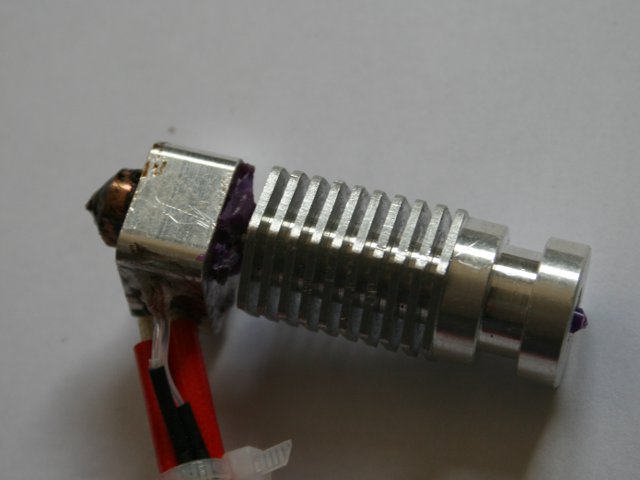

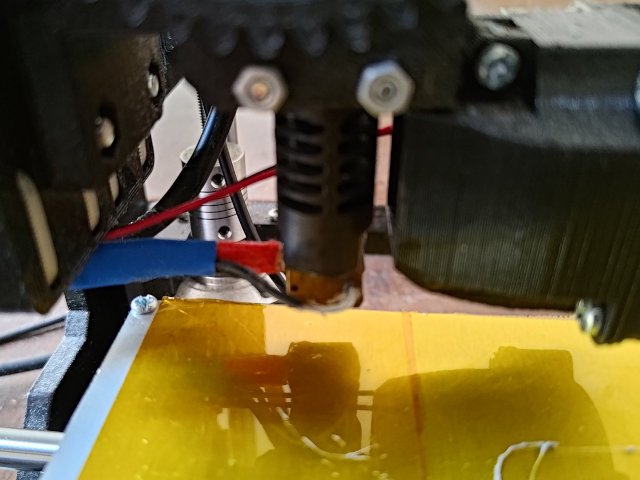

J'ai changé l'extrudeur d'origine (Hexagon à gauche) par un J-Head Mk V-BV (à droite) avec lequel j'ai eu de bons résultats avec du PLA.

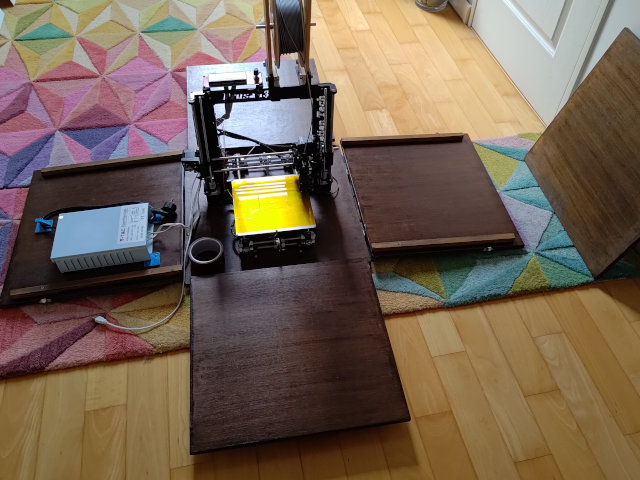

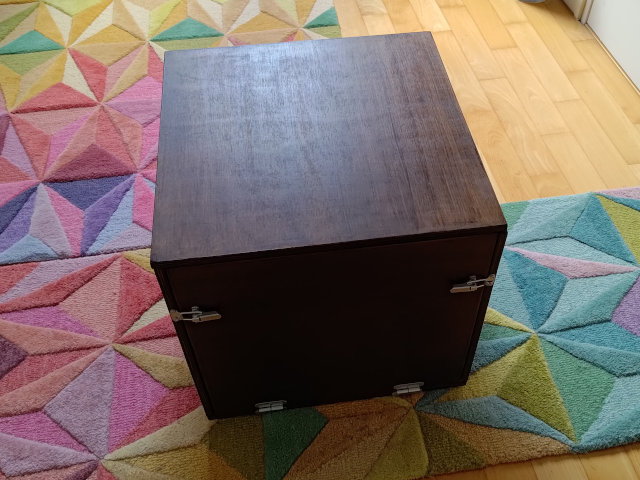

Pour ranger l'imprimante, je l'ai installée dans une boite en bois qui s'ouvre de tous les côtés en corolle.
L'alimentation est sur un des côtés et il y a suffisament de place pour ranger la bobine de filament avec sont support.
